此处应为电压越小电容越大。视频中缺少严格的说明，如在相同的输入和相同的Vbus电压下，所以造成了理解问题

视频中缺少严格的说明，如在相同的输入和相同的Vbus电压下，所以造成了理解问题

文中的“通常可以设计反射电压使二极管的电压应力为其击穿电压的70%”可修改为“通常设计二极管电压应力为其击穿其电压的70%，在此条件下计算反射电压”更方便理解一些

参考文献，老师引用的数据错了。

https://www.ti.com/seclit/ml/slup302/slup302.pdf?ts=1645383790224&ref_url=https%253A%252F%252Fwww.ti.com%252Fpower-management%252Fpower-supply-design-seminars%252Fresources.html

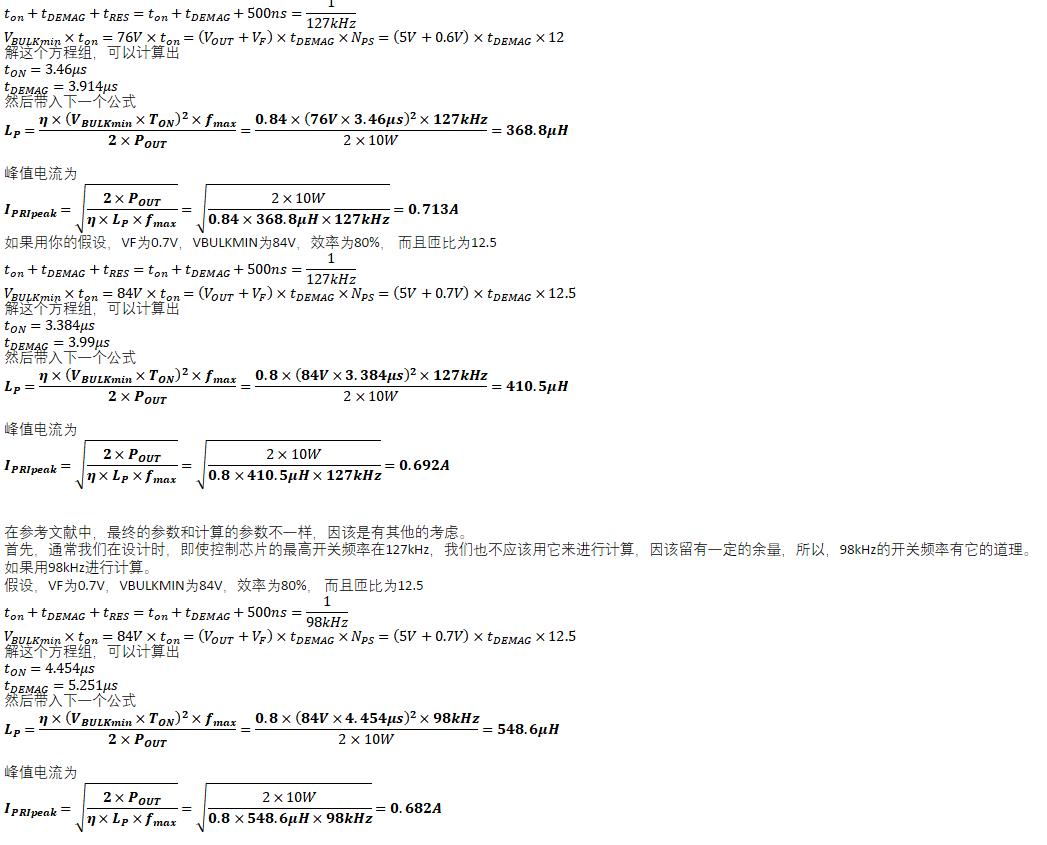

参考文献，它最初的计算结果是369uH和0.713A， 不同的是，VF是假设为0.6V，VBULKMIN为76V, 效率为84%，而且匝比为12。

如下是老师的计算

但是如果用98kHz来计算还是得不到原来的结果。按照最终选取的参数，在最低母线电压，满载时，电路应该没有工作在临界导通状态，而是在断续状态。所以电感值低很多，而且峰值电流要高很多。

我觉得还是用98kHz得到的计算值应该有更好的结果。

错误描述：课件中的计算结果有错误，如下图

更正为：

说明：

通常我们在设计时，即使控制芯片的最高开关频率在127kHz，我们也不应该用它来进行计算，因该留有一定的余量，所以，98kHz的开关频率有它的道理。

如果用98kHz进行计算。

假设，VF为0.7V，VBULKMIN为84V，效率为80%， 而且匝比为12.5

按照最终选取的参数，在最低母线电压，满载时，电路应该没有工作在临界导通状态，而是在断续状态。所以电感值低很多，而且峰值电流要高很多。还是用98kHz得到的计算值应该有更好的结果。
